Трубчатые опоры освещения ОТ3

Опоры освещения
Опоры освещения предназначены (совместно с кронштейнами К1К, К2К, К3К, КР1, КР2, КР3) для освещения улиц, дорог и других открытых территорий.

Способ монтажа:
* Опоры устанавливаются в грунт или на фланцах и бетонируются.
Способ ввода питающего кабеля:
Внутренний кабельный подвод питания
Воздушный подвод кабеля, максимальная статистическая нагрузка в верхней точке до 150 кг (ф159/133мм).
Условное обозначение изделия состоит из буквенно-цифровых групп указанных в следующем порядке
* ОТ - опора трубчатая
* 3 - номер типоразмера
* Ф - фланцевое соединение стойки (надземной части) и закладного элемента
* 5,0 - 9,0 - высота над поверхностью земли, в м.
* 1,5 - 2,0 - глубина установки (фундаментного блока в землю, в. м).

Пример расшифровки условного обозначения опоры:
ОТ3-6,0-1,5 - опора трубчатая, тип 3, установка в грунт, высота над землей 6,0м, глубина подземной части 1,5м.

Скачать прайс-лист на опоры освещения для светильников РКУ, ЖКУ или аналоги.
Скачать прайс-лист на кронштейны для опор освещения ОТ3  для крепления светильников РКУ, ЖКУ.
Скачать прайс-лист на торшерные опоры освещения для крепления светильников НТУ, РТУ, ЖТУ.


Прайс-лист на типовые опоры освещения на 13.06.2018 года.
Цены на опоры освещения указаны в рублях с учетом НДС на условиях самовывоза.
Покрытие: грунт- эмаль серого цвета или холодное цинкование (+8-10% к стоимости опоры). Данный вид покрытия не является декоративным и носит сугубо функциональный характер.
Фланцевые опоры комплектуются крепежом.
Возможна окраска в цвет по желанию Заказчика.
Возможно изготовление не типовых изделий (опор и кронштейнов к ним) по эскизам и чертежам Заказчика.

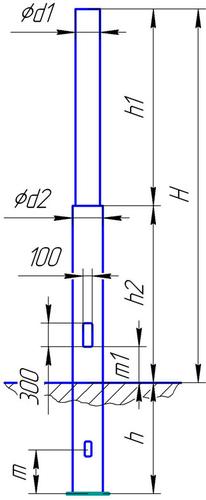

    Опоры трубчатые ОТ3 (ОКС-1) с закладной частью для крепления кронштейнов на один светильник
 Обозначение    Размеры, мм
Hhh2d1d2вес
Опора ОТ3-5,0-1,5 (ф133-108)50001500230010813397
Опора ОТ3-5,0-2,0 (ф133-108)500020001800108133104
Опора ОТ3-6,0-1,5 (ф133-108)600015004200108133107
Опора ОТ3-6,0-2,0 (ф133-108)600020003700108133114
Опора ОТ3-7,0-2,0 (ф133-108)700020003700108133125
Опора ОТ3-8,0-2,0 (ф133-108)800020003700108133135
Опора ОТ3-9,0-2,0 (ф133-108)900020003700108133145
  Опоры трубчатые ОТ3ф (ОКС-1ф) для крепления кронштейнов на один светильник
(монтаж на фланцах)
Обозначение
  Размеры, мм
Hhh2d1d2вес
Опора ОТ3ф-5,0 (ф133-108)
500015002300108133120
Опора ОТ3ф-6,0 (ф133-108)600015004200108133130
Опора ОТ3ф-7,0 (ф133-108)700020003700108133147
Опора ОТ3ф-8,0 (ф133-108)800020003700108133157
Опора ОТ3ф-9,0 (ф133-108)900020003700108133167


 Опоры трубчатые ОТ3 (ОКС-2) с закладной частью для крепления кронштейнов на 1,2 или 3 светильника
 Обозначение
 Размеры, мм
Hhh2d1d2вес
Опора ОТ3-5,0-1,5 (ф159-133)500015002300133159127
Опора ОТ3-5,0-2,0 (ф159-133)500020001800133159137
Опора ОТ3-6,0-1,5 (ф159-133)600015004200133159142
Опора ОТ3-6,0-2,0 (ф159-133)600020003700133159151
Опора ОТ3-7,0-2,0 (ф159-133)700020003700133159167
Опора ОТ3-8,0-2,0 (ф159-133)800020003700133159180
Опора ОТ3-9,0-2,0 (ф159-133)900020003700133159190
 Опоры трубчатые фланцевые ОТ3ф (ОКС-2ф) для крепления кронштейнов на 1,2 или 3 светильника
Обозначение  Размеры, мм
Hhh2d1d2вес
Опора ОТ3ф-5,0 (ф159-133)500015002300133159150
Опора ОТ3ф-6,0 (ф159-133)600015002300133159164
Опора ОТ3ф-7,0 (ф159-133)700020003700133159188
Опора ОТ3ф-8,0 (ф159-133)800020003700133159202
Опора ОТ3ф-9,0 (ф159-133)900020003700133159207
